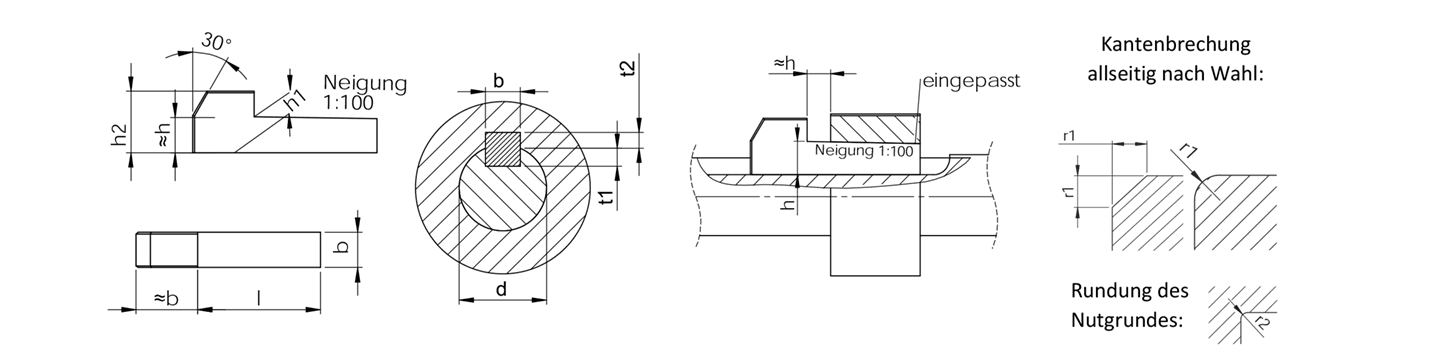

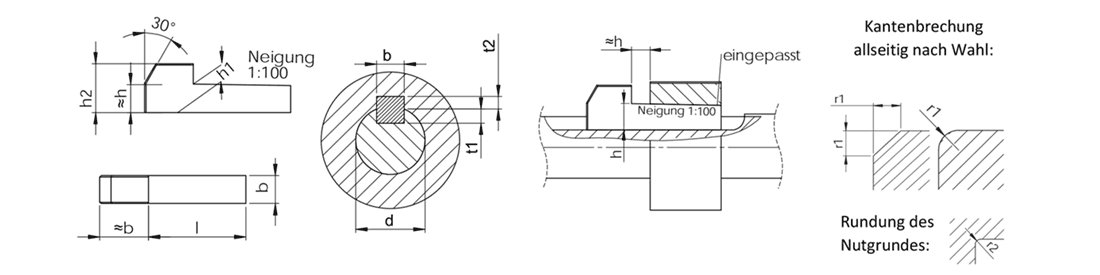

Bestellbeispiel: Breite b = 16 mm, Höhe h = 10 mm und Länge l = 80 mm: Nasenkeil 16 x 10 x 80 mm DIN 6887
Keil- breite |
Keil- höhe |
Länge mm | Für Wellen-Ø | Keilhöhe | Nasen- höhe |
Nut- breite |
Wellen- nuttiefe |
Naben- nuttiefe |
Schrägung/ Rundung |
Rundung des Nutgrundes |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
b h9 |
h | l | d1) | h2 | b D10 |
r1 |
r2 |
|||||||||||
von | bis | zul. Abw. | über | bis | h1 | zul. Abw. | t1 | zul. Abw. | t2 | zul. Abw. | min | max | max | min | ||||
1) Für Anschlussmaße ist die Zuordnung des Keilquerschnitts zu den Wellendurchmessern zwingend einzuhaltenbr 2) Aus technologischen Gründen beträgt der Winkel, im Gegensatz zur Norm, 30° statt 60° |
||||||||||||||||||
4 | 4 | 14 | 45 | -0,2 -0,3 |
10 | 12 | 4,1 | -0,1 | 7 | 4 | 2,5 | +0,1 | 1,2 | +0,1 | 0,16 | 0,25 | 0,16 | 0,08 |
5 | 5 | 14 | 56 | 12 | 17 | 5,1 | 8 | 5 | 3,0 | 1,7 | 0,25 | 0,4 | 0,25 | 0,16 | ||||
6 | 6 | 16 | 70 | 17 | 22 | 6,1 | 10 | 6 | 3,5 | 2,2 | ||||||||
8 | 7 | 20 | 90 | -0,3 -0,5 |
22 | 30 | 7,2 | -0,2 | 11 | 8 | 4,0 | +0,2 | 2,4 | +0,2 | ||||
10 | 8 | 25 | 110 | 30 | 38 | 8,2 | 12 | 10 | 5,0 | 2,4 | 0,40 | 0,6 | 0,40 | 0,25 | ||||
12 | 8 | 32 | 140 | 38 | 44 | 8,2 | 12 | 12 | 5,0 | 2,4 | ||||||||
14 | 9 | 40 | 160 | 44 | 50 | 9,2 | 14 | 14 | 5,5 | 2,9 | ||||||||
16 | 10 | 45 | 180 | 50 | 58 | 10,2 | 16 | 16 | 6,0 | 3,4 | ||||||||
18 | 11 | 50 | 200 | 58 | 65 | 11,2 | 18 | 18 | 7,0 | 3,4 | ||||||||
20 | 12 | 56 | 220 | 65 | 75 | 12,2 | 20 | 20 | 7,5 | 3,9 | 0,6 | 0,8 | 0,6 | 0,4 | ||||
22 | 14 | 63 | 250 | 75 | 85 | 14,2 | 22 | 22 | 9,0 | 4,4 | ||||||||
25 | 14 | 70 | 280 | 85 | 95 | 14,2 | 22 | 25 | 9,0 | 4,4 | ||||||||
28 | 16 | 80 | 320 | 95 | 110 | 16,2 | 25 | 28 | 10 | 5,4 | ||||||||
32 | 18 | 90 | 360 | -0,5 | 110 | 130 | 18,3 | 28 | 32 | 11 | 6,4 | |||||||
36 | 20 | 100 | 400 | 130 | 150 | 20,4 | -0,3 | 32 | 36 | 12 | +0,3 | 7,1 | +0,3 | 1 | 1,2 | 1 | 0,7 | |
40 | 22 | 110 | 400 | 150 | 170 | 22,4 | 36 | 40 | 13 | 8,1 | ||||||||
45 | 25 | 125 | 400 | 170 | 200 | 25,4 | 40 | 45 | 15 | 9,1 | ||||||||
50 | 28 | 140 | 400 | 200 | 230 | 28,4 | 45 | 50 | 17 | 10,1 | ||||||||
56 | 32 | 230 | 260 | 32,5 | 50 | 56 | 20 | 11,1 | 1,6 | 2 | 1,6 | 1,2 | ||||||
63 | 32 | 260 | 290 | 32,5 | 50 | 63 | 20 | 11,1 | ||||||||||
70 | 36 | 290 | 330 | 36,5 | 56 | 70 | 22 | 13,1 | ||||||||||
80 | 40 | 330 | 380 | 40,5 | 63 | 80 | 25 | 14,1 | 2,5 | 3 | 2,5 | 2 | ||||||
90 | 45 | 380 | 440 | 45,6 | 70 | 90 | 28 | 16,1 | ||||||||||
100 | 50 | 440 | 500 | 50,6 | 80 | 100 | 31 | 18,1 |
