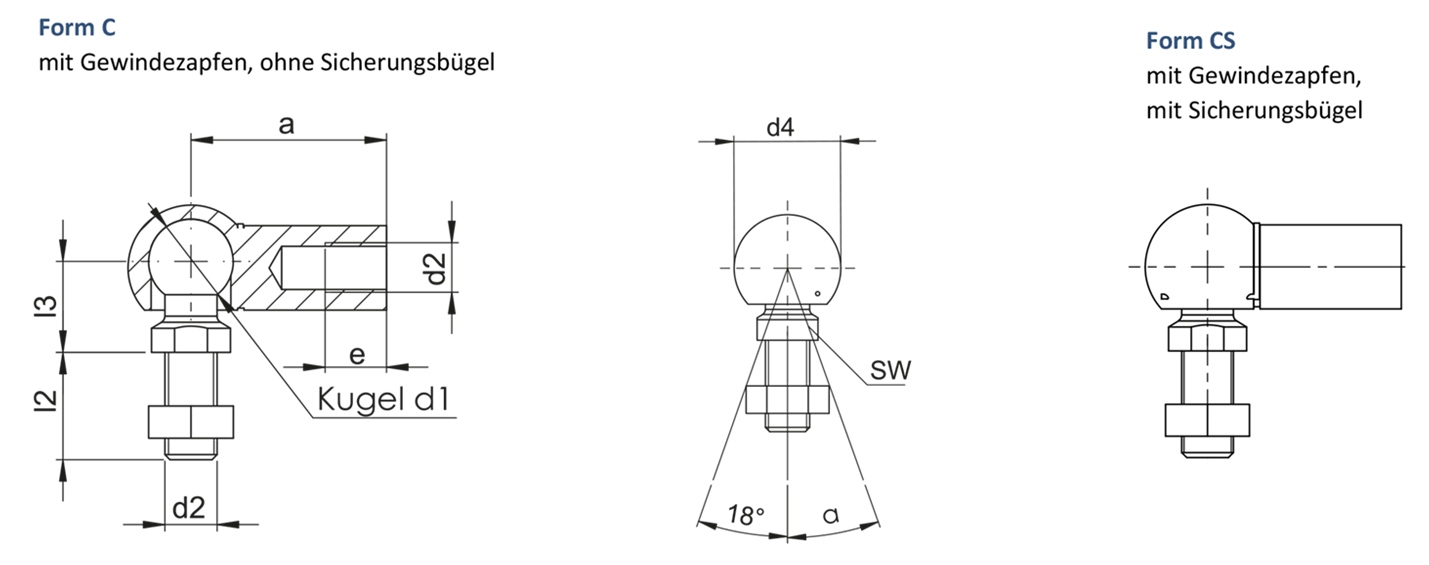

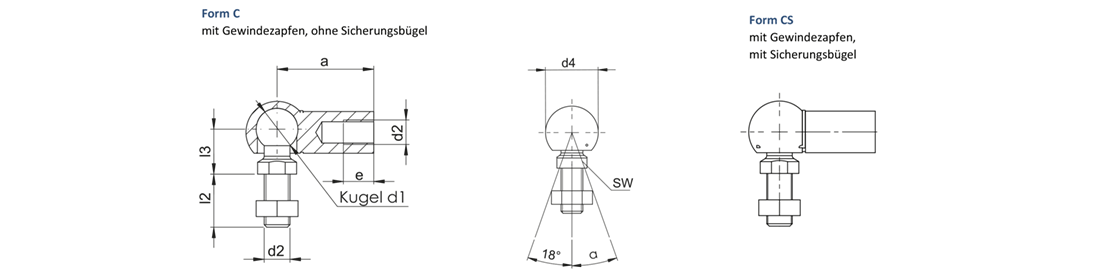

Winkelgelenke DIN 71802 Form C und Form CS
Datenblatt
Bestellbeispiel: Winkelgelenk DIN 71802 CS 13 ‐ M8
| Kugel d1 h9 |
Gewinde d2 |
d4 | a ±0,3 |
e min. |
l2 ±0,3 |
l3 ±0,3 |
SW h14 |
α | Gewicht ca. kg/1000 Stück |
|---|---|---|---|---|---|---|---|---|---|
| Sechskantmutter DIN 934 lose beigelegt oder montiert lieferbar | |||||||||
| 8 | M 5 | 12,8 | 22 | 10,2 | 10,2 | 9 | 7 | 10° | 15,5 |
| 10 | M 6 | 14,8 | 25 | 11,5 | 12,5 | 11 | 8 | 15° | 25,7 |
| 13 | M 8 | 19,3 | 30 | 14 | 16,5 | 13 | 11 | 52,9 | |
| 16 | M 10 M 12 |
24 | 35 | 15,5 | 20 | 16 | 13 | 104,1 | |
| 19 | M 14 x 1,5 M 14 M 16 |
30 | 45 | 21,5 | 28 | 20 | 16 | 221,1 | |
Werkstoffe:
